Монолитные перекрытия в Renga: краткий гайд по работе - видео.

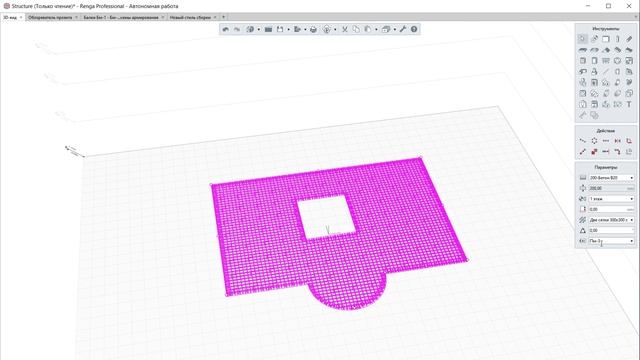

Монолитные перекрытия в Renga: краткий гайд по работе
Хотите эффективно моделировать, армировать и оформлять документацию монолитных перекрытий в Renga? Рассказываем о ключевых инструментах и шагах!
1. Моделирование и создание отверстий
• Используйте инструмент «Перекрытие» для создания монолитной плиты.
• Для проёмов и отверстий применяйте инструменты «Проём» и «Отверстие».
2. Армирование
• Автоматизированное армирование выполняется через стили армирования (настраиваются на панели «Параметры»).
• Можно выбрать готовый стиль или создать свой, задав:
— параметры верхней и нижней сетки;
— технологическую арматуру;
— защитный слой бетона;
— выпуски;
— состав армирования.
• Для разделения автоматизированного армирования на отдельные стержни разместите объект в сборке и используйте инструмент «Создать арматурные стержни».
• Произвольное армирование (например, для усиления конструкций) выполняется с помощью инструмента «Арматурный стержень».
• Объединяйте отдельные стержни в группы для удобства работы
3. Оформление чертежа
• Назначьте плите марку и разместите её на листе чертежа инструментом «Объект».
• Для отображения армирования на чертеже переключитесь в визуальный стиль «Каркас».
• Настройте стили отображения для детального или условного армирования.
• Добавьте оси, размеры и марки — и чертёж готов!
4. Работа с легендами
• В шаблоне проекта уже есть настроенные легенды армирования и материалов.
• Чтобы создать общую легенду:
— добавьте тип объекта «Слой»;
— создайте графы: «Обозначение», «Количество», «Масса», «Группировка»;
— отметьте нужные графы для объектов и выполните группировку.
Итог: Renga позволяет быстро и точно моделировать монолитные перекрытия, автоматизировать армирование и оформлять документацию!
